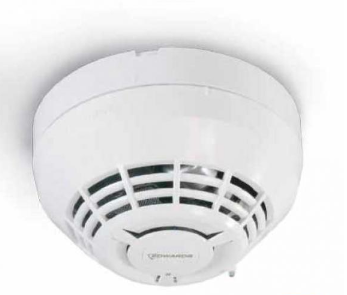

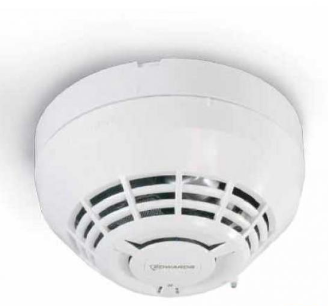

愛德華SIGA-PSIC點型光電感煙火災探測器

一、愛德華SIGA-PSIC點型光電感煙火災探測器特性：

　　1、自帶集成化微處理器

　　2、非易失性存儲器

　　3、自動生成探測器及模塊連線圖

　　4、自動編排地址

　　5、自動環境補償

　　6、0.67%～3.77%的靈敏度范圍

　　7、臟污或其它故障檢測

　　8、晝/夜靈敏度自動調整

　　9、紅/綠LED狀態指示

　　10、標準型/帶繼電器/帶隔離器安裝底座

　　11、按ISO-9001標準設計和生產

二、SIGA-PSIC點型光電感煙火災探測器性能說明：

　　EST的特征系列SIGA-PSIC智慧型光電感煙探測器，從其光電煙霧傳感元件采集模擬數據并轉換成數字信號，探測器內置的微處理器將測量和分析這些信號，并把這些數據與歷史數據－時間特性曲線相比較，確定是否報警。數字濾波器濾掉非火警因素，幾乎完全排除了誤報。

　　每個探測器內置的微處理器還能提供四種輔助功能：自診斷及歷史記錄，自動生成探測器及模塊連線圖，獨立運行模式和快速而穩定的通信。

　　1、自診斷及歷史記錄

　　每個特征系列探測器持續不斷地進行自診斷，以提供重要的維護保養數據，自診斷的結果自動更新并固化到探測器的非易失性存儲器中，這個數據隨時可以在控制臺上、PC機上或用《SIGA-PRO特征編程/維護工具》查看。

　　存在探測器存儲器里的數據包括：

　　●探測器型號、產品系列號和器件地址；

　　●制造日期、運行時數和最后一次保養日期；

　　●當前的探測器靈敏度值和對環境的補償值；

　　●出廠時的探測器靈敏度值；

　　●報警和故障的記錄個數；

　　●最后一次報警的日期和時間；

　　●最后一次報警前的數據－時間特性曲線；

　　●多達32個故障特征碼用于故障診斷。

　　2、自動生成探測器及模塊連線圖

　　回路控制器記憶每個系列號的器件相對于回路中其它器件的安裝位置，利用這個圖形特性可對每個器件的安裝位置進行監測，防止當探測器重新(如在清洗后等)安裝時，誤裝在與原來不同的位置。一旦誤裝，系統可自動交換其地址，不誤報。

　　特征數據輸入程序利用這個圖形特性，在編程器的對話菜單和圖示菜單支持下，可以檢查每個器件間的網絡連接。圖形中所包含的系統配置和組合信息(設備型號、器件地址、線路分支)存儲于磁盤中，可隨時生成打印報告。這種從一個已安裝的系統中立即取出其當前的配置和組合狀態，對重組系統是非常迅速有效的。

　　借助圖形特性回路控制器能夠發現：

　　●追加的器件；－遺漏的器件；

　　●電路接線的變化；

　　●在重新安裝時，如探測器安錯位置，系統會自動更換其地址。

　　3、獨立運行模式

　　一個區域報警的判斷是由探測器來完成的，探測器自帶微處理器允許其以獨立模式工作。如果探測器與回路控制器之間的通訊故障超過4秒鐘，則該回路中的所有探測器轉為獨立運行模式。這個電路的作用就像普通探測器一樣，每個探測器繼續采集并分析其周圍的信息，如果周圍環境達到預先設定的煙霧度，則探測器報警；如果探測器安裝在帶繼電器底座上，則繼電器產生動作。

　　4、快速而穩定的通訊

　　探測器裝上智能電路，系統采用廣播式尋訪，這就意味著很少量的信息需要在探測器和回路控制器之間傳送。除了對正常監測查詢作出響應外，只是在有新的故障或報警產生時探測器才需要與控制器通訊，這樣就可以提供非常快的響應時間，系統降低了通訊波特率。

　　產生了如下好處：

　　●延長了通訊距離，回路線距離可達3公里；

　　●更加提高了抗干擾能力；－減少了對其它線路的干擾；

　　●不用必須采用雙絞線或屏蔽線，用普通線即可，回路響應時間少于0.75秒。

　　5、自動編排地址

　　回路控制器用電子方式對每個探測器自動編址，可在系統調試過程中節省寶貴時間。不需要設定復雜的開關或拔號盤，每個探測器有各自 的產品系列號存儲在探測器存貯器內。回路控制器鑒別回路中每個器件，并根據每個器件的產品系列號自動分配一個軟件地址。如有需要可用《SIGA-PRO特征編程/維護工具》為探測器編址。

　　6.對環境的自動補償

　　SIGA-PSIC探測器的探測靈敏度幾乎與安裝的環境和物質條件無關。探測器中的傳感元件能對因灰塵、潮濕、老化等因素引起的緩慢變化作出相應的調整(環境補償)，它甚至能對正常環境下的少量煙霧作出補償修正。每小時調整和更新傳感元件的本來靈敏度值近六次，約每小時一次將資料寫入EEPROM存儲器。探測器記錄的原始資料甚至在探測器卸下來清潔后也不會丟失。

　　由安裝者選定的探測器報警限可以上下浮動，以保持相對原始值的靈敏度的恒定，這稱為差動報警。

　　7、靈敏度范圍

　　SIGA-PSIC探測器有一定的靈敏度范圍，為0.67%～3.77%煙霧度/英尺，安裝時可以從這個范圍內的5個可設置值中選定。

　　8、自動晝/夜靈敏度調整

　　特征系列探測器可以在程序上為晝/夜期間設定不一樣的靈敏度。在無人員活動期間空氣粉塵含量下降時，可使探測器的靈敏度自動提高。

　　9、穩定性

　　SIGA-PSIC探測器的靈敏度在風速高至5000英尺/分鐘(25.39米/秒)保持穩定。環境溫度對它的影響輕微，探測器可安裝在溫度高至120℉(49℃)的室內。

　　10、狀態指示LED

　　從任何方向可見的一對LED顯示，綠色LED閃動表示來自系統回路控制器的正常查詢；紅色LED閃動表示探測器處在報警狀態；兩個LED同時常亮表示獨立運行模式下的探測器處于報警狀態。正常綠色LED閃動不會煩擾建筑物里的正常活動，但卻能被系統維護人員快速地觀察到。

三、SIGA-PSIC點型光電感煙探測器測試和維護保養：

　　每個SIGA-PSIC點型光電感煙火災探測器會自動地檢測和鑒別臟污或故障，并發出一個“探測器臟污”的信息。探測器靈敏度測量值被送到回路控制器，可打印輸出靈敏度報告，以滿足NFPA(NationalFireProtectionAssociation)對探測器靈敏度的測量要求， 年末進行一次，之后每?jī)赡赀M(jìn)行一次。

　　易于使用的維護程序顯示每個探測器的當前狀態和其它相關信息，被維護的探測器將會在控制臺里暫時關閉。維護保養是獨立于報警系統使用的。
